關(guān)于97氧化鋁陶瓷的電性能分析

隨著時(shí)代的發(fā)展和進(jìn)步，氧化鋁陶瓷成為了工業(yè)行業(yè)的熱門的陶瓷零件。上文介紹了97氧化鋁陶瓷的一些性能，97氧化鋁在電性能絕緣方面一直相當(dāng)出色，可用作絕緣陶瓷板，絕緣陶瓷棒，下面科眾陶瓷廠給大家詳細(xì)分析下97氧化鋁的絕緣性能。

1、體積電阻率 絕緣材料的體積電阻率ρν是指試樣體積電流方向的直流電場(chǎng)強(qiáng)度與該處電流密度之比值。ρν＝EV/jv(Ωcm),式中，EV為直流電場(chǎng)強(qiáng)度，jv為電流密度。97％氧化鋁陶瓷是一種優(yōu)良的電子絕緣材料，體積電阻率很高，國(guó)家標(biāo)準(zhǔn)GB/T5593－1999中規(guī)定，100℃時(shí)，ρν≥1×1013Ωcm；300℃時(shí)，ρν≥1×1010Ωcm；500℃時(shí)，ρν≥1×108Ωcm。實(shí)際上，目前我國(guó)生產(chǎn)的97瓷的體積電阻率比上述規(guī)定要高1－2個(gè)數(shù)量級(jí)。測(cè)試體積電阻的儀器通常采用高阻計(jì)。

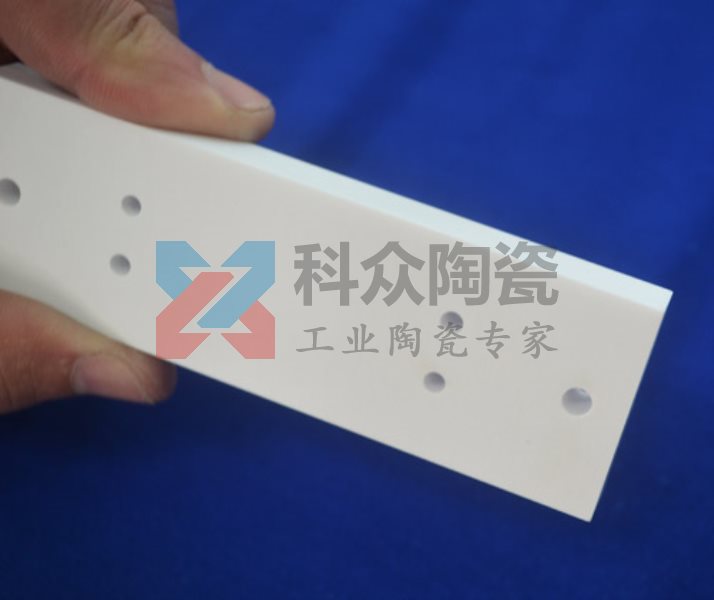

97氧化鋁絕緣板

2、直流擊穿強(qiáng)度 電氣絕緣材料直流擊穿強(qiáng)度是指在外加直流電場(chǎng)作用下

發(fā)生的變化，主要由于內(nèi)部結(jié)構(gòu)變化所引起的。當(dāng)電場(chǎng)強(qiáng)度高達(dá)一定值后，就促進(jìn)其內(nèi)部結(jié)構(gòu)進(jìn)一步變化，發(fā)生絕緣擊穿。國(guó)家標(biāo)準(zhǔn)GB/T5593－1999規(guī)定，97％氧化鋁陶瓷是在直流情況下進(jìn)行耐壓試驗(yàn)，當(dāng)在試樣上施加直流電壓，使試樣發(fā)生擊穿，擊穿電壓值與試樣的平均厚度之比稱為直流擊穿強(qiáng)度，單位：KV/mm。國(guó)家標(biāo)準(zhǔn)GB/T5593－1999規(guī)定要大于18KV/mm。實(shí)際上我們一般可達(dá)到30－40KV/mm。

3、介電常數(shù) 絕緣材料在交流電場(chǎng)下介質(zhì)程度的一個(gè)參數(shù)，它是充滿某種絕緣材料的電容器與以真空為介質(zhì)時(shí)

4、介質(zhì)損耗角正切值 介質(zhì)損耗表示材料在交流電場(chǎng)作用下，發(fā)生吸收現(xiàn)象，產(chǎn)生電能損失，通常在介質(zhì)材料上有發(fā)熱的現(xiàn)象。介質(zhì)損耗的大小用介質(zhì)損耗角的正切值來(lái)表示。國(guó)家標(biāo)準(zhǔn)GB/T5593－1999規(guī)定，頻率為1MHz時(shí)，97%氧化鋁陶瓷要求達(dá)到4×10－4。
