氧化鋯陶瓷的熱膨脹性與溫度的關系

氧化鋯陶瓷的熱膨脹系數時10.5（10-6/k），一般物體都遵循熱脹冷縮的定律，氧化鋯陶瓷業同樣，它的熱膨脹系數隨著溫度的變化會有所改變，下面科眾陶瓷廠給大家分析一下。

陶瓷材料受熱或冷卻會發生熱膨脹或收縮，這樣就會在材料內部產生熱應力。當材料中的晶相有可逆多型轉變而伴隨有大的體積改變時，將產生大的熱應力。

純ZrO2就是具有這種特性的陶瓷系統的典型例子。ZrO2多型轉變溫度大約為1000℃，當加熱到約1100℃時它從單斜相轉變為四方相（高溫穩定相），反之亦然。這兩種多型變體的密度相差很大，因此相轉變時體積變化達0．6％或更大（線度方面），于是產生很大的應力，并出現開裂，特別是冷卻時產生的張應力更是如此。

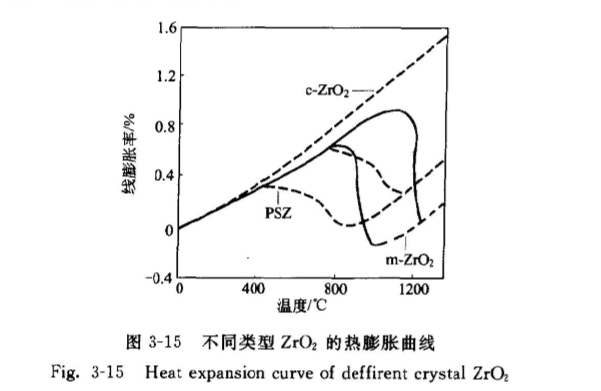

還有一種情況是，因為材料形狀或傳熱特性使其中的溫度分布不均勻（即產生溫度梯度）時產生的應力。熱膨脹行為是影響材料抗熱震極其重要的因素，根據熱膨脹理論可對材料的熱膨脹行為進行設計和調整，特別是對氧化鋯的熱膨脹系數的大小和穩定劑的種類和添加量有一定的關系。這對考察它的抗熱震性有重要的意義。圖3－15［13］給出了純單斜、部分穩定及立方氧化鋯的熱膨脹曲線。

單斜氧化鋯的熱膨脹系數小，其膨脹有顯著的各向異性?且存在相變問題。立方氧化的熱膨脹系數最大，并且隨溫度的增加而增加，因而由它構成的材料抗熱震性較差。

氧化鋯陶瓷是一種耐高溫陶瓷，可耐1350攝氏度，所以其熱膨脹率會有輕微改變，但在一般的溫度下只要低于1300度，氧化鋯陶瓷都特別穩定，所以可用來制成各種陶瓷零件，適用于各個行業。
